一、產(chǎn)品概述

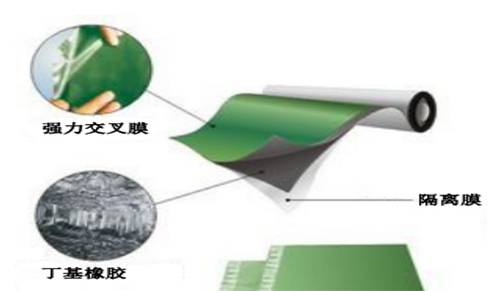

LOCA? -200強(qiáng)力交叉膜丁基橡膠防水卷材是以強(qiáng)力交叉膜為表層基材，一面涂覆丁基自粘膠，隔離層采用耐老化聚乙烯硅油膜制成的新型防水卷材。產(chǎn)品符合GB/T35467-2017《濕鋪防水卷材》中濕鋪E型的要求。

 二、產(chǎn)品特性

1) 強(qiáng)力高分子交叉膜，抗穿刺力強(qiáng)，撕裂強(qiáng)度高，性能優(yōu)異；

2) 延伸率高，對基片收縮、變形和裂紋的適應(yīng)性強(qiáng)；

3) 獨(dú)特的持續(xù)抗撕裂性，柔性好，自愈性、耐高低溫性能、耐腐蝕、耐霉菌及耐候性；

4) 基層要求低，施工快捷方便；

5) 自粘膠層使用丁基橡膠，耐老化性能好，自愈性強(qiáng)，永不固化。

6) 基層要求低，施工快捷方便；

7) 方便適用：在所有季節(jié)使用熱融合方法。

三、適用范圍

主要用于屋面、地下室等防水工程，也可用于綜合管廊、地鐵隧道、水庫堤壩等防水工程。

四、產(chǎn)品規(guī)格

基材種類

卷材厚度（mm）)

寬度（m）

卷材長度（m/卷）

五、產(chǎn)品性能指標(biāo)

序號

項 目

E型

六、施工工藝

1）施工工藝：

基層清理→定位彈線→水泥膠漿配制→細(xì)部節(jié)點(diǎn)處理→鋪貼卷材→搭接處理→收頭密封。

2）施工方法：

1、基層處理：清除基層表面雜物、油污、砂子，凸出表面的石子、砂漿疙瘩等應(yīng)清理干凈，清掃工作必須在施工中隨時進(jìn)行，并修補(bǔ)平整表面。尤其鏟除排水口、煙囪、管壁上的水泥砂漿等附著物； 陰陽角采用水泥砂漿抹成圓弧角，陰角Z小半徑50mm，陽角Z小半徑20mm。 基面若有明水，掃除即可施工。

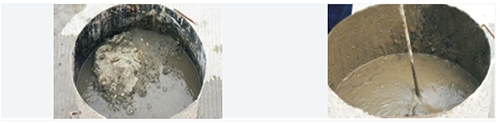

2、配置水泥素漿： 按水泥：水=2:1（重量比）。先按比例將水倒入原已備好的拌漿桶，再將水泥放入水中，浸泡15～20分鐘并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑膠（保水劑），用電動攪拌機(jī)進(jìn)行攪拌，攪拌時間5分鐘以上。

3、彈基準(zhǔn)線試鋪： 根據(jù)施工現(xiàn)場狀況，進(jìn)行合理定位，確定卷材鋪貼方向，在基層上彈好卷材控制線，依循流水方向從低往高進(jìn)行卷材試鋪。

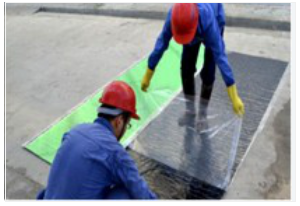

4、撕開卷材底部隔離紙： 卷材試鋪后，先將要鋪貼的卷材剪好，反鋪于基面上(即是底部隔離紙朝上)，撕剝?nèi)ゾ聿母綦x紙。撕剝時，已剝開的隔離紙宜與粘結(jié)面保持45～60度的銳角，防止拉斷隔離紙，盡量保持在自然松弛狀態(tài)，但不要有皺折。

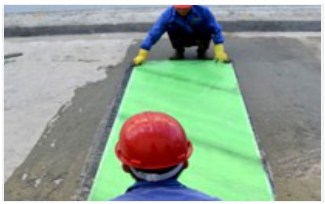

 5、卷材鋪貼： 滾鋪法：將卷材對準(zhǔn)基準(zhǔn)線試鋪，在約5m長處用裁紙刀將隔離紙輕輕劃開，注意不要劃傷卷材，將未鋪開卷材隔離紙從背面緩緩撕開，同時將未鋪開卷材沿基準(zhǔn)線慢慢向前推鋪。邊撕隔離紙邊鋪貼。鋪貼好后再將前面試鋪剩余的約5m長卷材卷回，依上述方法粘貼在基層上。 抬鋪法: 把已剪好的卷材反鋪于基面上（即是底部隔離紙朝上），待剝?nèi)ゾ聿娜扛綦x紙后，再將水泥素漿刮涂在卷材粘結(jié)面和基面待鋪位置，然后分別由兩人從卷材的兩端配合抬起，翻轉(zhuǎn)和鋪貼在待鋪位置上。卷材與相鄰卷材之間為平行搭接，待長、短邊搭接施工時再揭除上下卷材搭接隔離膜。

6、輥壓排氣： 待卷材鋪貼完成后，用軟橡膠板或輥筒等從中間向卷材搭接方向另一側(cè)刮壓并排出空氣，使卷材充分滿粘于基面上。搭接鋪貼下一幅卷材時，將位于下層的卷材搭接部位的隔離紙揭起，將上層卷材對準(zhǔn)搭接控制線平整粘貼在下層卷材上，刮壓排出空氣，充分滿粘。

 7、搭接封邊、收頭密封： 單面粘卷材搭接邊施工：短邊相鄰卷材之間為平行搭接，用HNP膠粘帶蓋條加溫粘結(jié)（屋面膠粘帶蓋條寬度100㎜，地下室膠粘帶蓋條寬度160㎜）。長邊為加溫自粘搭接,搭接寬帶不小于80mm。大面積鋪貼完成后24小時再進(jìn)行搭接邊施工，施工時清理干凈搭接邊部位的泥漿及灰塵，再揭除上下卷材搭接隔離膜（短邊不用撕隔離膜），用熱風(fēng)槍邊加溫邊粘結(jié)。

8、成品養(yǎng)護(hù)及保護(hù)： 晾放24小時至48小時（具體時間視環(huán)境溫度而定，一般情況下，溫度愈高所需時間愈短）。高溫天氣下，防水層應(yīng)防止暴曬，可用遮陽布或其他物品遮蓋。

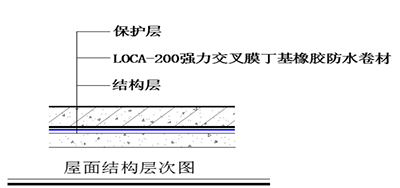

七、示意圖

 八、對比分析

1、施工對比

產(chǎn)品名稱

性能特征

施工方法

粘結(jié)機(jī)理

防水效果

2、產(chǎn)品對比

產(chǎn)品名稱

HDPE 膜

卷材的物質(zhì)形狀特性

施工基面要求
