JS防水涂料在實(shí)際應(yīng)用過程中，只要按照標(biāo)準(zhǔn)的施工方法來做，出現(xiàn)滲漏的幾率很小。但是考慮到施工現(xiàn)場(chǎng)的具體條件，以及基層為水利、施工水平、隨意加水等人為因素，就市場(chǎng)會(huì)出現(xiàn)空鼓、裂縫等現(xiàn)象。本文就該現(xiàn)象出現(xiàn)的原因進(jìn)行分析及應(yīng)對(duì)，以免在施工過程中出現(xiàn)同樣錯(cuò)誤。

現(xiàn)象：

防水涂膜空鼓，鼓泡隨氣溫的升降而膨大或縮小，使防水涂膜被不斷拉伸，變薄并加快老化。

原因分析：

1、基層含水率過高，在夏季施工，涂層表面干燥成膜后，基層水分蒸發(fā)，水汽無法排出而起泡、空鼓。

2、冬季低溫施工，水性涂膜沒有干就涂刷上層涂料，有時(shí)涂層太厚，內(nèi)部水分不易逸出，被封閉在內(nèi)，受熱后鼓泡。

3、基層沒有清理干凈，涂膜與基層粘結(jié)不牢。

防治措施：

基層必須干燥，清理干凈，先涂刷界面劑，干燥后涂刷首道防水涂料，等干燥后，經(jīng)檢查無氣泡、空鼓后方可涂刷下道涂料。

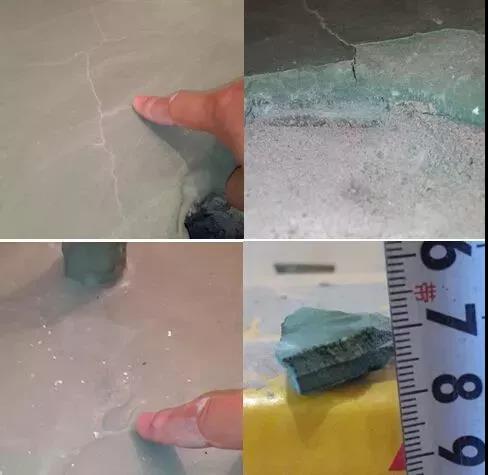

現(xiàn)象：

沿屋面預(yù)制板端頭的規(guī)則裂縫，也有不規(guī)則裂縫或龜裂翹皮，導(dǎo)致滲漏。

原因分析：

1、建筑物的不均勻下沉，結(jié)構(gòu)變形，溫差變形和干縮變形，常造成屋面板脹縮、變形，使防水涂膜被拉裂。

2、使用偽劣涂料，有效成分揮發(fā)老化，涂膜厚度薄，抗拉強(qiáng)度低等也可使涂膜被拉裂或涂膜自身產(chǎn)生龜裂。

防治措施：

在涂膜由于受基層影響而出現(xiàn)裂縫后，沿裂縫切割20mm× 20mm(寬×深)的槽，掃刷干凈，嵌填柔性密封膏，再用涂料進(jìn)行加寬涂刷加強(qiáng)，和原防水涂膜粘結(jié)牢固。涂膜自身出現(xiàn)龜裂現(xiàn)象時(shí)，應(yīng)清除剝落、空鼓的部分，再用涂料修補(bǔ)，對(duì)龜裂的地方可采用涂料進(jìn)行嵌涂兩道。

現(xiàn)象：

雨水沿洞內(nèi)及周邊的縫隙向下滲漏。

原因分析：

過水洞及周圍有貫通性孔、縫，又未作好防水處理，而產(chǎn)生滲漏水。當(dāng)過水洞有預(yù)埋管時(shí)，預(yù)埋管端頭與混凝土的接縫處密封不好也會(huì)產(chǎn)生滲漏水。

防治措施：

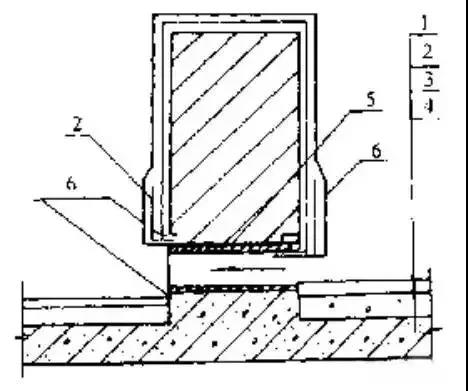

過水洞周圍的混凝土應(yīng)澆搗密實(shí)，過水洞宜用完好、無接頭的預(yù)埋管，管兩端頭應(yīng)突出反挑梁側(cè)面10mm，并留設(shè)20mm×20mm的槽，用柔性密封膏嵌填，過水洞及周圍的防水層應(yīng)完整，無破損，粘結(jié)要牢固，過水洞暢通。

（本文來自防水與施工）
