熱塑性聚烯烴（TPO）預鋪防水卷材是由乙烯、丙烯、丁烯共聚生成，制成的既具有橡膠類材料耐老化的特性，又具有塑料可焊接性的片材，由片材作為主體材料、自粘膠、表面防（減）粘保護層（除卷材搭接區(qū)域）、隔離材料（需要時）構(gòu)成的，與后澆混凝土粘結(jié)，采用預鋪法施工，搭接邊采用熱空氣焊接，無需附加層，也可不做保護層的防水卷材。

產(chǎn)品執(zhí)行標準：T/CBMF43-2018《熱塑性聚烯烴（TPO）預鋪防水卷材》

二、產(chǎn)品特性

1）反相粘接與結(jié)構(gòu)層不受墊層沉降破壞，形成防水層與混凝土結(jié)構(gòu)的無間隙結(jié)構(gòu)，杜絕竄水現(xiàn)象；

2）單層使用即滿足地下防水工程一級防水設防要求，無需做保護層；

3）卷材搭接采用熱風焊，接縫剝離強度高，更安全、更可靠；

4）具有極強的化學穩(wěn)定性，耐老化、耐侵蝕性能強，耐釘刺和撕裂強度高；

5）專用配套材料齊全，施工快捷簡便，維修方便；

三、適用范圍

1）主要用于地下室、人防、水庫、橋梁、公路、綜合管廊、地鐵隧道、涵洞等防水工程

四、推薦方案

部位

推薦做法

備注

五、施工工藝

清理基面→定位彈線→細部節(jié)點加強處理→預鋪卷材→搭接處理→綁扎鋼筋封→澆筑混凝土

施工要點：

1、基層清理：

1.1將基層表面的鋼筋頭、浮漿等雜物鏟除并清理干凈，基層應堅實、平整、無明水、灰塵和油污，鋼筋頭低于基面20-30mm。

1.2基層蜂窩、孔洞、裂縫等缺陷用高標號水泥砂漿或防水砂漿修補平整。

1.3施工前應對基層檢查和驗收，符合要求后進行清理和清掃，必要時用吸塵器或高壓吹塵機吹凈。

1.4在轉(zhuǎn)角、陰陽角、平立面交接處應抹成圓弧，圓弧半徑不小于50mm。

2、定位彈線

2.1根據(jù)施工作業(yè)面的情況，先彈第 一道定位線。

2.2第二條與第 一條線之間的距離的寬幅1.90m,之后每條基準線與前一條基準線之間距離按小于等于1.80m進行彈線定位。

2.3彈好基準線后，將卷材攤開并調(diào)整對齊基準線，以保證卷材鋪設平直。

3、鋪設卷材

3.1鋪設第 一幅TPO預鋪卷材時，先將卷材按彈線定位空鋪在基面上。

3.2 TPO預鋪卷材的平滑光面面向基層，沙面朝上，仔細校正卷材位置，進行鋪設。

3.3相鄰第二幅卷材在長邊方向與第 一幅卷材的搭接寬度為100mm。

3.4鋪設下一幅卷材時，一定要注意與上一幅卷材搭接，搭接處熱風焊接；

3.5卷材不得在陰陽角接頭，接頭處應間隔錯開。

4、搭接邊密封

4.1防水卷材搭接部位焊接面擦拭干凈、干燥，采用自動焊接機進行焊接，由專人操作，保持2.3m/min的速度穩(wěn)定行走；

4.2自動焊接無法操作的部位手持式焊接機，采用熱風焊接，焊接時焊嘴與焊接方向呈45°角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應有呈亮色熔漿滲出，不應出現(xiàn)漏焊、跳焊、燒焦或焊接不牢現(xiàn)象，焊接時不得損害非焊接部位的卷材；

5、細部節(jié)點處理

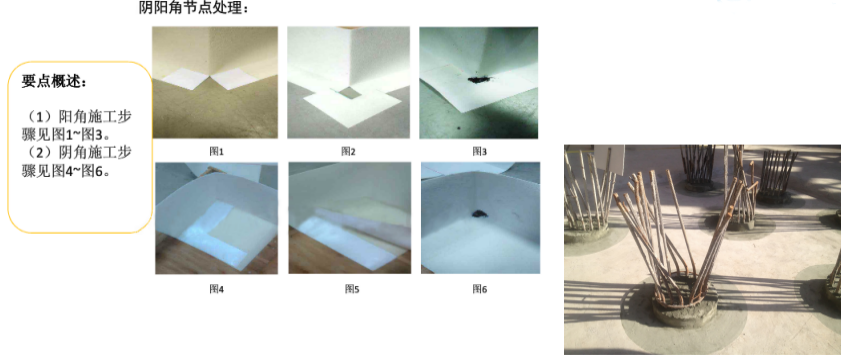

5.1陰陽角部位處理：

1、陰陽角無需附加層，基層應做成直角，以便于卷材與基層服帖，卷材接縫粘結(jié)牢靠，達到整體密閉效果。

5.2樁頭部位處理：

1、按規(guī)定的配合比混料，用手動或電動攪拌器充分攪拌，稍放置后再攪勻即可涂刷（抹）。每次拌合的數(shù)量視工程量大小而定。一次的調(diào)配量，以20分鐘用完為限。涂料不得少于兩層

2、涂刷時須使用半硬的尼龍刷，不得使用抹子、滾筒、油漆刷或噴槍等工具。涂刷時應用力均勻并來回縱橫的進行，以保證凹凸處都能均勻的涂上涂料。

3、每遍涂刷時應交替改變涂層的涂刷方向，同層涂料的先后搭茬寬度控制在30mm。

4、第二層涂刷應在第 一層初凝并呈濕潤狀態(tài)時進行，如第 一層表面干燥應噴水后施工。

5、在熱天施工時宜在施工后進行防護處理，防止涂層過早干燥而造成表面起皮、龜裂，影響其滲透效果，冬季5°以下不宜施工。

6、水泥基滲透結(jié)晶型防水涂料不得在雨雪天中施工。

7、也可使用特殊預制件進行處理

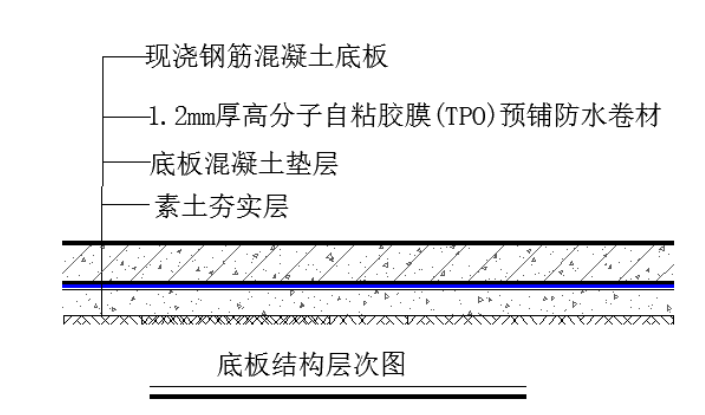

六、示意圖

  七、對比分析

項目

TPO預鋪防水卷材

改性瀝青類防水卷材
