1、材料簡介

OXD-100熱塑性聚烯烴(TPO)防水卷材是由乙丙橡膠和聚丙烯的混合物為主料，加入各類抗紫外劑、抗氧劑等專用助劑，采用擠出成型的加工工藝制成的以白色為主的淺色光滑表面的片狀可卷曲的防水材料。

2、產品特性

1、優(yōu)異的耐老化性能，不存在增塑劑遷移而變脆。

2、環(huán)保、無氯、無污染。

3、高斷裂強度、高撕裂強度、抗沖擊、耐穿刺。

4、耐低溫，-40℃彎曲無裂痕。

5、表面光滑、高反射率、節(jié)能且耐污染。

6、耐藻類、霉類等微生物生長，耐熱老化。

7、耐酸堿腐蝕性能強，適合于高酸、高堿地區(qū)。

8、無明火施工，安全性強。

3、使用范圍

主要用于外漏式單層屋面防水工程

4、推薦方案

部位

推薦做法

備注

五、施工工藝

施工工藝流程：

基層驗收→鋪設PE膜隔汽層→巖棉保溫層鋪設→鋪設1.5mm厚TPO防水卷材→有穿孔固定件固定→搭接邊焊接→細部處理、收口處理→驗收

1.1基層驗收

1.施工前需對原屋面進行清理，去除屋面尖銳的異物，

2.對于使用機械固定的區(qū)域，檢查屋面的穩(wěn)定性。

3.檢查建筑物周邊和屋面開口的周邊，保證基層達到設計要求。

4. 輕鋼屋面基層驗收包括以下幾點：

（1）確定鋼板厚度≥0.75mm，否則應進行拉拔力測試，確保系統(tǒng)安全可靠性。

（2）確定女兒墻內墻板安裝完成。

5.檢查安全問題：

（1）檢查天溝安裝固定完成。

（2）檢查屋脊安裝補強鋼板。

（3）各洞口臨邊設置警示帶或安全網。

（4）防水施工面壓型鋼板螺釘安裝完成。

6. L 型板補強

在女兒墻、天窗、風機洞口等根部需協(xié)調相關單位安裝L 型鋼板補強，施工時將U型壓條螺釘固定在L型鋼板上。L型鋼板厚度不應小于0.8mm。

2、鋪設PE膜隔汽層

施工時自然滾鋪即可，完成面平整不褶皺、不空鼓。PE膜搭接處采用丁基膠帶進行粘接，丁基膠帶經過特殊的工藝流程生產出來的環(huán)保型無溶劑密封粘結材料，主要用于PE 膜連接密封，阻斷氣流的作用。

當屋面有女兒墻時，周邊PE 膜應沿墻面向上連續(xù)鋪設，高出保溫層上表面不應小于150mm。

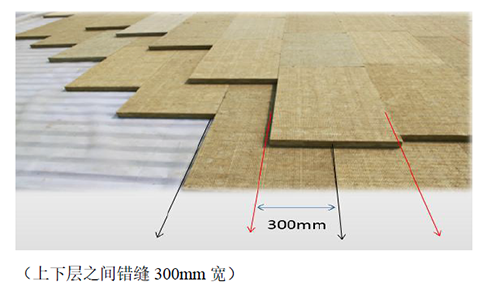

3、巖棉保溫層施工工藝

將巖棉板平行屋脊鋪設(規(guī)格50mm+50mm 厚，0.6m×1.2m,容重180kg/m3，壓縮比小于10%，抗壓強度≥80Kpa)，接縫要緊湊、密實。巖棉鋪設需錯縫鋪設，上下之間也要錯縫鋪設。

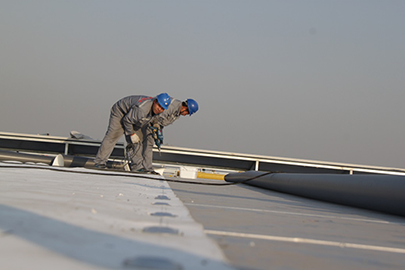

4、鋪設1.5㎜厚TPO防水卷材

由二人為一組，將卷材抬至施工面一端，自然打開鋪設，隨鋪隨調整方向，確保搭接邊寬度。

5、有穿孔固定安裝

首先需要技術部門針對項目特點進行風荷載計算，制定合理的固定件布置方案，根據方案進行彈線。沿直線安裝墊片，這樣將提高系統(tǒng)性能，有助于更輕松地識別卷材下的墊片。安裝固定件時，注意控制螺釘嵌入力度，不可過于松弛（墊片不能旋轉為準），不可過于緊固（墊片變形或保溫板凹陷）

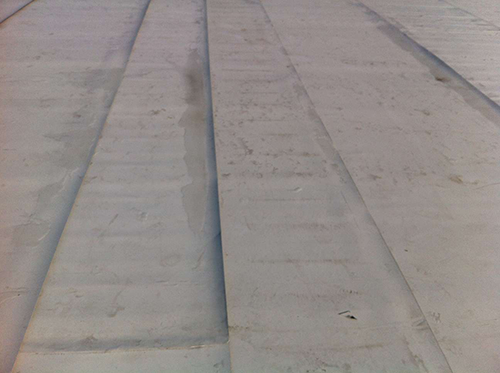

6、搭接邊焊接

（1）防水卷材搭接部位焊接面擦拭干凈、干燥，采用自動焊接機進行焊接，由專人操作，保持2.5-3.5m/min(爬行焊機速度和溫度依據天氣情況而定)的速度穩(wěn)定行走。

（2）自動焊接無法操作的部位手持式焊接機，采用熱風焊接，焊接時焊嘴與焊接方向呈45度角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應有呈亮色熔漿滲出，不應出現(xiàn)漏焊、跳焊、燒焦或焊接不牢現(xiàn)象，焊接時不得損害非焊接部位的卷材。

搭接方向

短邊搭接寬度（mm）

長邊搭接寬度（mm）

7、細部節(jié)點、收口處理

a、屋面周邊及大于500mm的穿出構件周邊需要使用U型壓條，在構件周邊進行固定，其螺釘間距為250mm，以確保節(jié)點的抗風壓能力。

b、陰陽角特殊部位的處理：由專業(yè)技術工進行包裹操作，確保節(jié)點的完整性。

c、穿屋面管道：鋪大面卷材時，把卷材相應部位剪開，讓管道穿過卷材，將穿屋面管道用TPO卷材沿立面包實，膠粘劑粘貼，下端同大面的卷材焊接在一起，上端則用金屬箍箍緊，密封膏密封。

d、天溝防水做法：在天溝兩側距天溝邊緣100mm處及天溝內部兩側，應用U型壓條固定卷材，固定件間距250mm。

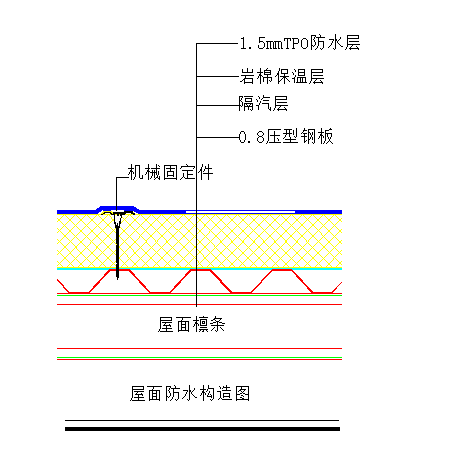

六、示意圖
